Factori de Multiplicare
FirF — Factor de multiplicare
FirS = exp(−αF × (sn − 5))
FirH — Factor de multiplicare
Firτ — Factor de multiplicare
Scenariul 1 — Modificare Frecventa Supraveghere
| Nr. Zile | Firτ | pri | Analiza risc | Modificare Risc [%] |
|---|
Scenariul 2 — Modificare Adancime Pozare
| Adancime [m] | FirH | pri | Analiza risc | Modificare Risc [%] |
|---|
Scenariul 3 — Modificare Simultana (Frecventa × Adancime)
Sensibilitate — Presiune
Sensibilitate — Grosime Perete
Diagrama Zonei cu Efecte Termice
Ce face acest instrument
Acest instrument realizeaza o analiza cantitativa a riscului pentru conductele de distributie a gazelor naturale, conform metodologiei de specialitate in vigoare. Se evalueaza riscul ca o persoana aflata in apropierea conductei sa fie afectata de un eveniment major — o explozie urmata de incendiu, cauzata de cedarea accidentala a conductei.
Rezultatul principal este riscul individual (pri) — probabilitatea anuala ca o persoana situata la o anumita distanta de conducta sa fie afectata. Acest risc se compara cu pragul maxim acceptabil (prad = 10−5). Daca pri < prad, riscul este acceptabil. In caz contrar, sunt necesare masuri de reducere a riscului.
Cum se utilizeaza
1. Introduceti parametrii in panoul din stanga. Fiecare camp are o explicatie — treceti mouse-ul peste eticheta pentru detalii. Introduceti manual parametrii conductei, apoi apasati Calculeaza pentru a vedea rezultatele.
2. Apasati "Calculeaza" — toate graficele si tabelele se actualizeaza automat. Bara de metrici din partea de sus afiseaza rezultatele principale: riscul individual, distanta de siguranta, factorul de multiplicare si efectele termice.
3. Explorati graficele — fiecare grafic arata o dimensiune diferita a analizei. Modificati orice parametru si apasati din nou "Calculeaza" pentru a vedea impactul.
4. Interpretati scenariile — scenariile arata cum ati putea reduce riscul modificand frecventa inspectiilor sau adancimea de pozare, fara interventii fizice asupra conductei.
Cum functioneaza calculul
Calculul parcurge urmatorii pasi:
Pasul 1 — Factori de multiplicare. Se calculeaza patru factori adimensionali care reflecta calitatea constructiei si operarii conductei: proiectare (FirF), grosime perete (FirS), adancime pozare (FirH) si frecventa inspectii (Firτ). Produsul lor este factorul de multiplicare general Fm.
Pasul 2 — Probabilitati. Se determina probabilitatea ca gazele scapate sa se aprinda (pign) si fractiunea cedarilor care duc la incendiu (pci).
Pasul 3 — Risc individual. Se combina frecventa cedarilor, probabilitatile si lungimea efectiva a conductei cu factorul de multiplicare: pri = fcc × pci × Leff × Fm.
Pasul 4 — Zona de siguranta. Pe baza modelului de radiatie termica, se calculeaza raza zonei de influenta (rie) si distanta de influenta de-a lungul conductei (Die).
Pasul 5 — Efecte termice. Se estimeaza doza termica asupra oamenilor si cladirilor in caz de explozie.
Parametrii de Intrare — Ghid Complet
| Parametru | Ce reprezinta si cum influenteaza rezultatul | Domeniu tipic |
|---|---|---|
| De | Diametrul exterior al conductei. Determina direct zona de pericol (cu cat e mai mare, cu atat mai mult gaz se scurge intr-o cedare) si probabilitatea de aprindere (proportional cu patratul diametrului). | 0.063–0.355 m |
| p | Presiunea de operare. Influenteaza raza de siguranta si probabilitatea de aprindere. Presiune mai mare = mai mult gaz eliberat = zona de pericol mai extinsa. | 0.1–0.6 MPa (1–6 bar) |
| sn | Grosimea peretelui conductei. Pereti mai grosi reduc exponential riscul de cedare. La SDR11, sn ≈ De/11. | 3–60 mm |
| F | Factorul de proiectare. Depinde de clasa de locatie: 0.72 (rural), 0.60 (semiurban), 0.50 (urban), 0.40 (urban dens). La F=0.72, FirF=1.0. Un F mai mic reduce riscul. | 0.40–0.72 |
| Hp | Adancimea de ingropare a conductei. O ingropare mai adanca reduce exponential riscul — un strat mai gros de pamant absoarbe mai multa radiatie termica inainte sa ajunga la suprafata. | 0.5–3.0 m |
| τSI | Intervalul la care se fac inspectii de supraveghere. Inspectii mai dese (numar mai mic de zile) reduc riscul logaritmic —detectarea precoce a scaparilor previne acumularile periculoase. | 2–60 zile |
| τe | Durata de expunere la radiatia termica. Timpul cat o persoana este expusa in caz de incendiu. Creste direct doza termica si raza de siguranta. | 10–60 s |
| qpsa | Intensitatea termica admisibila — pragul de la care radiatia termica devine periculoasa pentru oameni. O valoare mai mica inseamna o toleranta mai scazuta, deci o zona de pericol mai mare. | 6–15 kW/m² |
| qli | Intensitatea termica de prag pentru cladiri — nivelul de la care radiatia incepe sa afecteze structurile. Nu influenteaza riscul individual, doar efectele asupra cladirilor. | 5–15 kW/m² |
| Ydc | Distanta de la conducta pana la cea mai apropiata persoana sau cladire. Determina cat de mult din zona de pericol "atinge" receptorul. Daca Ydc > raza de siguranta, nu exista pericol. | 1–50 m |
| fcc | Frecventa cedarilor — de cate ori pe an cedeaza un kilometru de conducta. Este un parametru statistic stabilit prin metodologie. Dublarea lui dubleaza direct riscul. | 0.0077 (conservator) |
| pcb-c | Probabilitatea ca o cedare sa fie majora (rupere completa, nu doar o fisura). Se foloseste doar in modul de evaluare precisa. | 0.018 (1.8%) |
| prad | Riscul maxim acceptabil. Pragul legal sub care riscul este considerat tolerabil. Pentru zone cu densitate mare de persoane se poate folosi 10−6. | 10−5 sau 10−6 |
| Leff | Lungimea efectiva a segmentului analizat. Se calculeaza automat din geometria zonei de pericol. Se poate lasa gol. | Auto (gol) |
| n | Numarul de elemente in care se discretizeaza zona de influenta. Determinat automat in functie de Die. | Auto (gol) |
Moduri de Evaluare
Exista doua moduri de evaluare, care difera prin cat de conservator (prudent) este calculul:
Acoperitoare (conservativ) — utilizeaza frecventa de cedare standard (7.7×10−3 cedari/km/an) si o fractiune fixa de cedari urmate de incendiu (0.00175). Este abordarea cea mai prudenta, recomandata pentru evaluari initiale sau cand nu exista date precise despre conditiile locale.
Precisa — utilizeaza o frecventa de cedare redusa (7.7×10−4) si calculeaza dinamic fractiunea de incendii pe baza probabilitatii de aprindere: pci = pcb-c × pign. Reduce riscul calculat de aproximativ 15 ori fata de modul acoperitor. Se foloseste cand se cunosc bine conditiile de operare si se poate justifica o evaluare mai putin conservatoare.
Graficele — Ce Arata Fiecare
Factori de Multiplicare (diagrama cu bare) — valorile celor patru factori de multiplicare si produsul lor. Barele mici inseamna un risc mai redus. O bara inalta la Firτ indica faptul ca inspectiile sunt rare.
FirF — Factor de proiectare — curba care arata cum variaza multiplicatorul in functie de F. Punctul portocaliu marcheaza valoarea curenta (de obicei F=0.72, unde FirF=1.0).
FirS — Grosime perete — trei curbe pentru diferite valori ale coeficientului αF, pe scara logaritmica. Arata cat de dramatic scade riscul cu grosimea peretelui.
FirH — Adancime pozare — curba exponentiala care scade pe masura ce conducta este ingropata mai adanc. Cu cat e mai la dreapta punctul, cu atat e mai bine protejata conducta.
Firτ — Frecventa inspectii — curba logaritmica. Inspectiile foarte dese (sub 5 zile) aduc cele mai mari reduceri de risc; dupa 30 de zile, beneficiile aditionale sunt mici.
Sensibilitate — Presiune — cum influenteaza presiunea de operare riscul individual. Variaza presiunea de la jumatate pana la 150% din valoarea nominala si arata efectul asupra riscului.
Sensibilitate — Grosime Perete — cum influenteaza grosimea peretelui factorul FirS. Peretii mai subtiri de 20 mm duc la cresteri semnificative ale riscului.
Scenariile de Risc — Cum se Citesc
Scenariul 1 — Frecventa supravegherii. Graficul arata cum scade riscul atunci cand inspectiile se fac mai des (2–60 de zile). Tabelul de sub grafic afiseaza valorile exacte. Coloana "Modificare Risc" arata cu cat la suta se modifica riscul fata de situatia curenta. Celulele verzi = risc redus, rosii = risc crescut.
Scenariul 2 — Adancimea de pozare. Similar, dar variaza adancimea de ingropare (0.5–3.0 m). O ingropare mai adanca reduce riscul, dar necesita sapaturi — nu este o solutie non-invaziva.
Scenariul 3 — Matricea combinata. Exploreaza interactiunea dintre frecventa inspectiilor si adancimea de pozare simultan. Fiecare celula din matrice arata modificarea procentuala a riscului.
Cum se citeste: randurile sunt zilele de inspectie, coloanele sunt adancimile de pozare. De exemplu, daca reduceti inspectiile la 2 zile SI cresteti adancimea la 3 metri, reduceti riscul cu ~89%.
Graficul cu linii de deasupra tabelului arata aceleasi date pentru cateva frecvente de inspectie selectate, permitand compararea rapida a curbelor. Tabelul complet ofera toate cele 59×51 de combinatii.
Blocul de parametri de deasupra tabelului arata valorile de referinta pentru care a fost calculata matricea — acestea corespund parametrilor curenti din panoul din stanga.

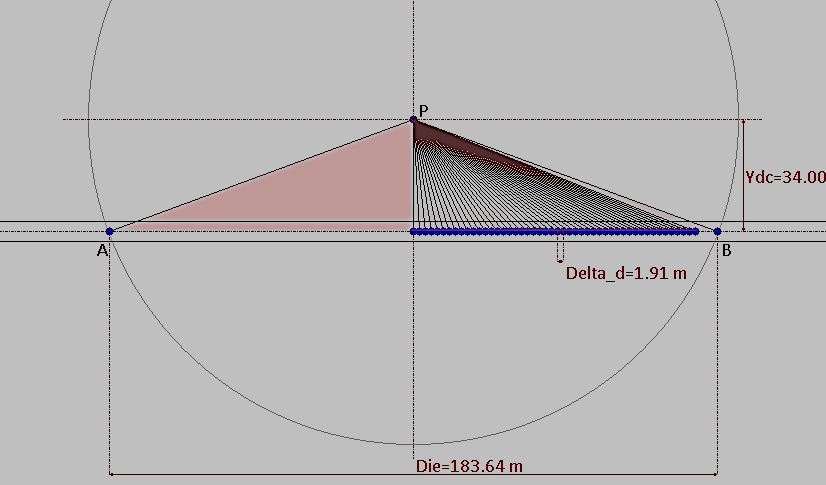

Diagrama Zonei cu Efecte Termice
Aceasta diagrama ilustreaza geometric zona de pericol din jurul conductei, pe baza modelului de sursa punctuala de radiatie termica (o explozie urmata de incendiu).
Cercul intrerupt — raza de influenta (rie / Lsg). Orice eveniment in interiorul acestui cerc produce efecte termice periculoase.
Linia albastra orizontala — conducta de gaze naturale.
Triunghiul hasurat cu rosu — zona de pericol termic de-a lungul conductei. Cu cat o portiune a conductei este mai aproape de punctul de interes (persoana/cladire), cu atat efectul termic este mai intens.
Segmentul mov vertical — distanta pana la cel mai apropiat receptor (Ydc).
Forma exacta a diagramei depinde de toti parametrii de expunere si constructive. Modificati Ydc, qpsa sau τe in panoul din stanga pentru a vedea cum se modifica zona de pericol.
Interpretarea Rezultatelor si Recomandari
Daca riscul este acceptabil (verde): Conducta opereaza in conditii de siguranta pentru parametrii introdusi. Monitorizarea curenta este suficienta. Pastrati frecventa inspectiilor si adancimea de pozare la nivelurile analizate.
Daca riscul este neacceptabil (rosu): Sunt necesare masuri. Panoul de avertizare va sugera actiuni concrete. Cele mai eficiente masuri fara interventii fizice (sapaturi) sunt:
- Reduceti intervalul de inspectie — este masura cu cel mai rapid impact. Trecerea de la 30 la 2 zile poate reduce riscul de pana la 6 ori.
- Mariti frecventa supravegherii — inspectii mai dese (zilnic, saptamanal) detecteaza scaparile mai repede.
- Revizuiti parametrii de expunere — timpul de expunere, intensitatea admisibila si distanta pana la receptor influenteaza direct rezultatul.
Efectele termice: Stooameni masoara doza termica primita de o persoana. Stocladiri masoara doza asupra structurilor. Daca Stocladiri = 0, cladirea nu este afectata deoarece intensitatea termica la distanta respectiva este sub pragul de deteriorare.
Atentie: Modificarile de adancime de pozare necesita sapaturi si interventii fizice asupra conductei — acestea nu sunt incluse ca solutii non-invazive si necesita o noua analiza de risc dupa implementare.
Formulele Principale
| Formula | Ce reprezinta |
|---|---|
| pri = fcc × pci × Leff × Fm | Riscul individual [an-1] |
| Fm = FirF × FirS × FirH × Firτ | Factorul de multiplicare general |
| FirF = exp(0.97 × (F - 0.72)) | Factorul de proiectare — la F=0.72, FirF=1.0 |
| FirS = exp(-αF × (sn - 5)) | Grosimea peretelui — exponential descrescator |
| FirH = 0.33697 + 1.93023 × exp(-Hp) | Adancimea de pozare — cu cat mai adanc, cu atat mai mic |
| Firτ = -0.06047 + 0.40020 × ln(τSI) | Frecventa inspectiilor — logaritmic |
| pign = min(0.0555 + 0.0137 × pbar × De2, 0.81) | Probabilitatea de aprindere a gazelor scapate |
| rie = √(De,mm × pbar × τe / (π × qpsa)) | Raza zonei de siguranta [m] — model punctual de radiatie |
| Die = 2 × √(rie2 - Ydc2) | Distanta de influenta de-a lungul conductei [m] |
| Stooameni = τe × qpsa4/3 | Doza termica — efecte asupra oamenilor [tdu] |
| Stocladiri = τe × (qpsa - qli)4/3 / 4.05 | Doza termica — efecte asupra cladirilor [tdu] |
Baza Metodologica
Metodologia de analiza cantitativa a riscului pentru conductele de distributie a gazelor naturale, conform reglementarilor tehnice in vigoare privind proiectarea, executia si exploatarea sistemelor de distributie a gazelor naturale din polietilena si otel.
